一、概述
家庭影院DVD十合一全面數字化，大規模集成化，圖像壓縮技術信號解
碼技術是現代高科技的產物。為了把復雜的線路結構明了化，把抽象的數字技術直觀化，我們聘請了原設計DVD尖端技術的高級工程師，歷經一年多的技術攻關，終于完成了由商業產品到教學設備的設計、調試等前期工作，并正式投入批量生產，從而填補了國內DVD教學實驗儀器的空白。為了讓每個學員開動腦筋把書本上學到的理論知識通過他們的手直接操作、實驗、測試及任意變動線路結構所產生的各種各樣故障實驗，進一步提高國人對數字化尖端技術的理解，有所創新的技能訓練，為培養二十一世紀高科技人才，為“科教興國”作出應有的貢獻。為了完善家庭視聽影院系統，再現更高層次的視聽效果，使聲音和圖像更加真實。我們?cè)趫D象處理上采用視頻連接技術；在聲音的處理上采用美國杜比公司（DOLBY）的轉里數碼技術，采用環繞聲功率放大器，可即時感受到數碼環繞聲的音響效果。另外，我們?yōu)榱烁奖愕伢w現出數碼環繞聲的音響效果。
為了方便學習、方便操作、方便實驗，在專家的努力下成功地把多層重疊的立體線路展現在平面上，把復雜、交叉的線路結構排列有序化、簡單化。把日�？赡馨l(fā)生的各種故障設置進去，把大規模集成化電路板變得直觀簡單、容易理解掌握。

二、顯著特點:

1、所配軟件可通過人機對話進行故障模擬、故障分析、資料查詢等操作。若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加要求。
2、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗臺的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。
3、顯示儀表全部采用數字式，讀取數據直觀、準確。
4、彩電采用I2C總線控制。

三、技術指示
1、工作電源：AC220V±10%50Hz
2、外形尺寸：110高×80寬×160長cm
3、整機功率：＜0.5KVA
4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。

四、功能

彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。

1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。

2、TA東芝二片彩色電視機：具有綠色字符顯示自動選臺，自動存臺，全自動遙控接收，PAL制等功能。電腦集成M50436，中段TA7680，解碼TA7698，伴音AN5655，場掃描AN5512，波段轉換LA7910。

3、收音機具有調頻調幅功能，集成采用XC1191，功效采用LA4440，LA4440具有過壓過流過熱保護。

4、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。

5、圖像中頻38MH2，伴音中頻6.5MH具有U高頻頭，V高頻頭所有波段。UPC黑白電視機：中級UPC1366，伴音UPC1353，場掃描UPC1031。

6、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。

7、錄音機具有錄放功能，中放采用LA3220、功放采用LA4440。

8、I2C總線控制單片彩色電視機，是當今世界追的數字控制技術，開機關機為拉幕式，各種控制功能、調試、實驗、維修都是通過遙控器進入工廠狀態實驗，（如行幅、場幅、場線性、RGB三基色，AGC、AFC、設置AV1、AV2十字線等）都是利用遙控器進行實驗。主要集成LA76810、LC863328。

9、音響功率放大器，具有5.1聲道放大功能及帶楊聲器保護電路，數碼卡拉OK，具有前置放電路及卡拉OK混響電路。

10、環繞聲大功率音箱系統，由全透明音箱及左右聲道楊聲器組成。

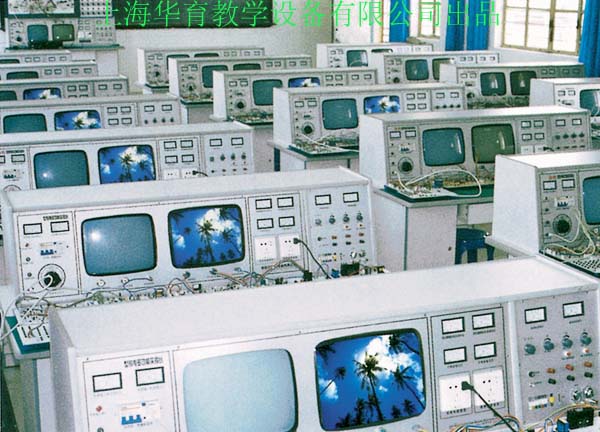

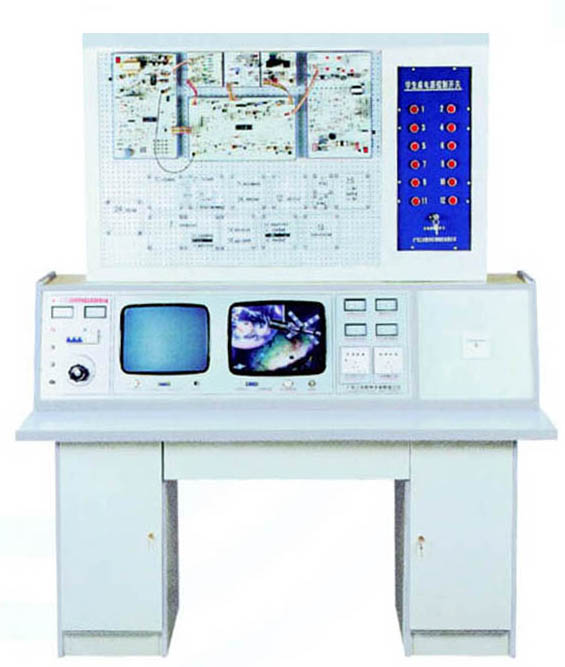

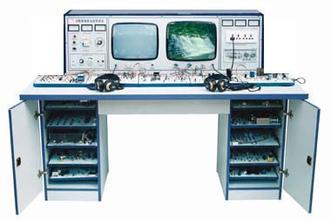

五、實驗臺主要配置

1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。

2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。

3、彩色信號發生即信號源1臺。

4、14寸黑白顯示器1臺，14寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器3只。

5、黑白、彩電：收錄音與實驗臺連接插座共6只。

6、上海精益FM-500型指針萬用表1臺。

7、鋁塑板34cm×117cm 1塊。

六、實驗項目及配置：

(十四合一)功能與實驗(機種配置)
(可完成以下機型原理的全部實驗)

1、數碼卡接OK、立體聲功放

2、全自動遙控彩色電視機(東芝二片)

3、TA集成黑白電視機

4、調頻調幅收音機

5、錄音機

6、彩色信號發生器

7、VCD視盤機/DVD

8、UPC黑白電視機

9、分立黑白電視機

10、三洋單片彩電(I2C總線控制)

11、5.1聲道環繞功率放大器

12、大功率音箱

13、直流穩壓電源

14、教學軟件

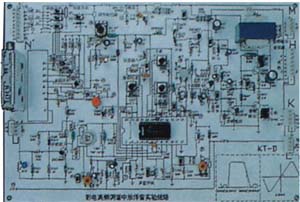

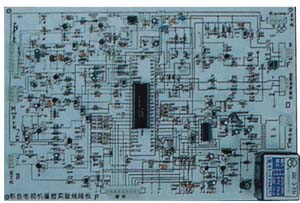

七、(十四合一)全透明單元板配置：

1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。

2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元

3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元

4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元

5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元

6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元

7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元

8、VCD機忒、解壓電路單元

9、數碼卡拉OK電路單元

10、彩色電視機行輸出一塊電路單元

11、彩色電視機場輸出一塊電路單元

12、彩色電視機視放一塊電路單元

13、彩色電視機高頻頭中放遙控電路單元

14、彩色電視機解碼亮度放大電路一塊單元

15、彩色電視機開關電源電路一塊單元

16、I2C總線控制高頻頭遙控電路一塊單元

17、I2C總線控制中放解碼器亮度電路一塊單元

18、I2C總線控制輸出電路一塊單元

19、I2C總線控制視放電路一塊單元

20、5.1聲道功率放大器，揚聲器保護電路單元

八、東芝二片彩色電視機實驗內容

（1）、遙控、中頻放大，伴音中放電路單元實驗內容 20號電路單元
實驗1-1　無圖無聲實驗

實驗2－2　雪花干擾圖像實驗

實驗3－3　無伴音或伴音不正常實驗

實驗4－4　伴音不正常實驗

實驗4－5　無圖像有聲音實驗

實驗6－6　遙控失靈實驗

實驗7－6　無字符實驗

實驗8－8　無字符實驗

實驗9－9　自動搜臺不正常實驗

實驗10－10　字符對比度不足實驗

實驗11－11　U波段無圖無聲實驗

實驗12－12　UV波段無圖無聲實驗

實驗13－13　音量失控實驗

實驗14－14　無亮度實驗

實驗15－15　色度失控實驗

實驗16－16　音量大無法控制實驗

實驗17－17　色度失控實驗

實驗18－18　高度失控實驗

實驗19－19　按鍵失控實驗

實驗20－20　按鍵失控實驗

實驗21－21　按鍵失控實驗

實驗22－22　按鍵失控實驗

實驗23－23　AGC電路實驗

實驗24－24　字符水平位置實驗

實驗25－25　電臺調諧實驗

（2）、彩色解碼、Y放大幀振蕩、行振蕩電路

實驗26－1　白光柵無圖像實驗

實驗27－2　無光柵實驗

實驗28－3　無光柵實驗

實驗29－4　水平亮線實驗

實驗30－5　回掃線實驗

實驗31－6　UV分量實驗

實驗32－7　U分量實驗

實驗33－8　無彩色實驗

實驗34－9　色度失控實驗

實驗35－10　無光柵實驗

實驗36－11　無彩色實驗

實驗37－12　對比度實驗
。
實驗38－13　亮度實驗

實驗39－14　行同步實驗

實驗40－15　場同步實驗

實驗41－16　色相位電路實驗

（3）、彩色光耦開關電源電路單元　
實驗42－1　無伴音實驗

實驗43－2　正機不工作實驗

實驗44－3　水平亮線實驗

實驗45－4　圖象扭曲實驗

（4）、末級視放電路單元18號
實驗46－1　紅色信號丟失實驗

實驗47－2　綠色信號丟失實驗

實驗48－3　蘭色信號丟實驗

實驗49－4　無綠色字符顯示實驗

實驗50－5、亮平衡、暗平衡、三基色實驗

（5）、幀輸出電路單元
實驗51－1　場下線性壓縮實驗

實驗52－2　水平亮線實驗

實驗53－3　場幅壓縮實驗

實驗54－4　對場幅實驗

實驗55－5　場線性實驗

（6）、行輸出電路單元
實驗56－1　無光柵實驗

實驗57－2　M1至M5是主要測試點。

九、黑白電視機故障的演示

（1）、　2號板電源電路單元

實驗58－1　圖像S形扭曲實驗

實驗59－2　圖像扭曲實驗

實驗60－3　整機不工作實驗

實驗61－4　b級對地電阻實驗

實驗62－5　穩壓電源12V實驗

（2）、3號板，黑白電視機末級視級，行、場掃描電路單元。
實驗63－1　垂直亮線實驗

實驗64－2　無光柵實驗

實驗65－3　光柵縮小實驗

實驗66－4　場同步實驗

實驗67－5　場線性實驗

實驗68－6　場幅度實驗

實驗69－7　回掃線實驗

實驗70－8　水平亮線實驗

實驗71－9　白光柵實驗

實驗72－10　對比度失控實驗

實驗73－11　行場不同步實驗

實驗74－12　行不同步實驗

實驗75－13　行同步實驗

實驗76－14　無光有聲實驗

（3）、UPC中放伴音，4號板電路單元　

實驗77－1　無圖、無聲、有光實驗

實驗78－2　AGC實驗

實驗79－3　圖像橫向干擾實驗

實驗80－4　無聲音實驗

實驗81－5　音量大小實驗

實驗82－6　音質實驗

實驗83－7　無聲實驗

十、錄音機電路單元

實驗100－1　無聲實驗

實驗101－2　揚聲器無聲實驗

實驗102－3　揚聲器有聲實驗

實驗103－4　揚聲器無聲音實驗

實驗104－5　聲音快慢實驗

十一、I2C總線控制三羊單片彩色電視機高頻頭中放、電腦控制解碼，行場掃描電路單元

實驗105-1 無AV視頻信號實驗

實驗106-2 無音頻信號實驗

實驗107-3 有雪花無圖像無伴音實驗

實驗108-4 無圖像或圖像實驗

實驗109-5 L波段無圖無聲實驗

實驗110-6 H波段收不到臺實驗

實驗111-7 U波段收不到臺實驗

實驗112-8 不能搜臺或搜不到電臺實驗

實驗113-9 電腦不工作實驗

實驗114-10 缺R基色實驗

實驗115-11 缺G基色實驗

實驗116-12 缺B基色實驗

實驗117-13 行不工作實驗

實驗118-14 無字符顯示實驗

實驗119-15 ABL電路實驗

實驗120-16 無字符顯示實驗

實驗121-17 水平亮線實驗

實驗122-18 遙控接收失靈實驗

實驗123-19 DATA、CLOCK電路實驗
