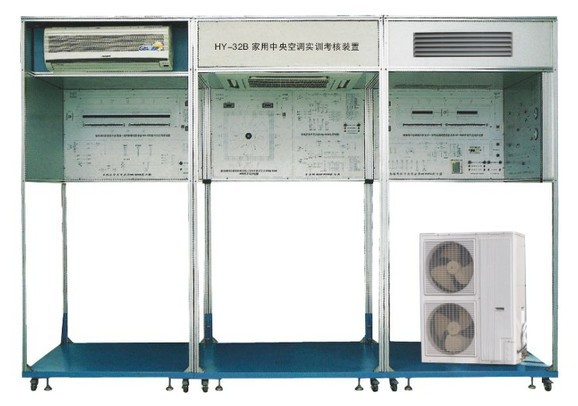

HY-32B型戶式家用中央空調實訓考核裝置
戶式家用中央空調實訓考核裝置是根據教育部“振興21世紀職業教育課程改革材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
戶式家用中央空調實訓考核裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。
一、 產品描述功能特性
1.采用真實的戶式中央空調為實訓考核對象；
2.適合制冷工高級、技師實訓考核；
3.采用嵌入式、掛壁式、風機盤管三種形式的終端處理機;
4.配置制冷系統流程板，上配溫度表及壓力表;
5.配置控制電路流程板;
6.每一個終端都配置有相應的制冷流程板和相應的溫度表；
7.可方便地觀測到室外機的全部控制電路，并有安全保護措施。
二、產品主要技術參數
技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：3400mm×1100mm×2100mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、 產品配置
真實家用中央空調一臺；
用戶終端三臺并帶流程版；
控制電路演示版；
制冷系統演示版；
數字式溫度表四臺；
指針式壓力表四臺；
數字式電壓表一臺；
電流表一臺；
計算機一臺；(學校自配)
工作電源：交流三相380V±10% ， 50Hz。
安全保護措施符合國家標準
