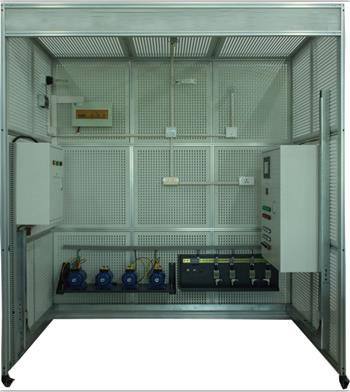

HYDQ-07B農村家用供電線路裝調實訓裝置
一、概 述
農村家用供電線路裝調實訓裝置采用鋼制網孔板和鋁合金型材組成基礎架構，可快速安裝木磚，按較真實的反映施工現場。配備有專用電源控制柜，施工工具線路與學生電源操作線路分離，在控制電路電源的緊急停止及多路安全保護措施使設備需具有要求的安全可靠性。
設備需包含設備安裝架、配電箱、照明套件、電氣控制箱、線路器材、電工工具、工具移動車、工具柜等。按采用開放式、模塊化、多樣化、標準化設計。通過課程安排電氣系統的設計、布局安裝、接線、程序設計、調試、運行、故障維修等操作，使學生掌握電氣設備安裝、調試運行、維護等綜合能力。
產品根據《全國鄉村電工考核培訓教材》、《農電安全培訓教材》及《家裝電工技能》等培訓教材而研制的�？赏瓿赊r(nóng)村家用供電線路設計與安裝、各線路的敷設、家用線路的調試、家用電器安裝與調試、家用配電盤安裝與調試、工具使用等實訓項目，可作為各職教中心、職業培訓和鑒定機構進行農村電工培訓和考核設備，也可作為農村電氣化技術、供用電技術及建筑電氣工程技術等相關專業的實訓設備。
二、產品特點
1.裝置結構按農村房屋特點設計，能反映農村家庭供電線路結構。
2.所用實訓器件均為現場常用、典型的低壓電器元件。
3.所有的配電線路設計、器件安裝及線路敷設均由學生自己動手操作，培養學生的實踐能力。
4.實訓內容豐富，包括家用供電線路的總體設計、器件選型、安裝、接線、調試及試運行等項目，能較好地滿足相關專業的技能實訓及農村電工崗前培訓、考核要求。
三、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：≤3kVA
4.安全性能：具有漏電保護功能，安全性符合國家標準
四、實訓項目
(一)家用供電線路的設計與安裝
1.家用供電線路的設計
(1)照明供電線路的設計
(2)家用電器供電線路的設計
2.家用供電線路敷設
(1)照明供電線路的敷設
(2)家用電器供電線路的敷設
(二)家用電氣器件的安裝
1.照明開關、插座、插銷的安裝技能
(1)照明開關的安裝、接線實訓開關的安裝要求明裝（拉線）開關的安裝、接線暗裝開關的安裝、接線
(2)插座、插銷的安裝、接線、調試、兩孔明裝插座的安裝、接線、三孔明裝插座的安裝、接線、兩孔暗裝插座的安裝、接線、三孔暗裝插座的安裝、接線、插座的通電調試、插銷的安裝、接線、調試實訓
2.日光燈的安裝、接線、調試
(1)日光燈的結構認知
(2)固定日光燈的燈架
(3)日光燈的連接導線
(4)安裝燈管、啟輝器
(5)日光燈的通電調試
3.節能燈的安裝、接線、調試
(1)節能燈配件的選配
(2)安裝節能燈掛線盒
(3)節能燈的導線連接
(4)安裝節能燈的燈座
(5)安裝節能燈的燈管
(6)節能燈的通電調試
4.吊扇的安裝、接線、調試
(1)吊扇吊鉤的安裝實訓
(2)吊扇及調速器的安裝、接線實訓
(3)吊扇的通電調試實訓
5.其他照明器具的安裝接線、調試
(三)小容量配電盤的安裝
1.單相電度表的安裝與接線
2.保護裝置的安裝與接線
3.小容量配電盤的通電調試HYDQ-07B農村家用供電線路裝調實訓裝置
