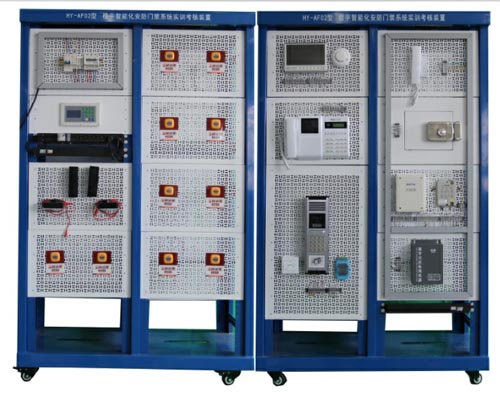

HY-WKA5G樓宇智能化安防門禁系統實訓考核裝置
一、裝置組成：
1、樓宇實訓屏采用開放式機架結構設計，采用噴塑開放機架+網孔板結構，配有常用電源控制開關，能對各系統進行供電、接線、調試運行和維護實訓和考核。實訓開放支架還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。
2、系統模塊可由視頻監控板塊、入侵系統模塊、門禁模塊、對講模塊、巡更模塊、視頻視區模塊、智能考核等，從而讓學生輕身體驗各系統防范系統的原理與操作、接線、為一體的綜合性實踐人才。是現在弱電工程系統的要求之選實訓實備。
二、設備功能：
1、
樓宇對講實訓系統控制對象采用防真門模型，整個實訓主要由對講主機、聯網板、可視電源、可視戶機、網絡控制器、管理中心機系統等組成
2、可視對講系統實訓功能：
能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接，電控鎖、靈性鎖的工作原理及安裝調試，樓宇對講及門禁系統管理機的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。
3、物聯式電子巡更系統
3.1、模塊系統組成：
離線式電子巡更系統整個實訓裝置主要由巡更棒、人員鈕、信息鈕、充電座、電腦中心軟件系統等組成。
3.2系統概述
管理人員承擔著項目治安維護的責任，一般保安管理的巡邏制度，靠保安管理人員在巡 邏的記錄本上簽到，既難以準確核對時間、地點，又不便于管理，如何保證保安人員按規定 的時間和地點巡邏，及時發現處理應急情況，是擺在物業管理人員面前的現實問題。
智能化電子巡更系統是利用世界新的的感應式技術開發的巡更管理系統，是一種先進 的科學技術與嚴格管理結合起來的新型的巡更方式。
3. 2系統工作原理
離線式電子巡更系統是實現巡查管理最有效、最成熟、最科學、最穩定的工具之一，是 目前公認的最優秀的智能化巡更管理系統。
在需要定時定點巡邏的位置設置一個類似鈕扣電池的信息鈕，固定在墻上，用于儲存地 理信息位置，保安管理人員開始巡邏前，先用智能巡更器確認姓名、時間，然后開始巡邏， 在到達巡更點后，將智能巡更器近距離對著信息鈕感應一次，智能巡更器就能將地點、時間 等信息讀入并生成巡查記錄儲存起來，保安管理人員巡查完畢后，將智能巡更器插入智能通 訊座，只需幾秒鐘便可將巡查記錄輸入至計算機，并按照要求生成巡更報表，真實的反映了 巡邏的情況，杜絕了漏巡、多簽的問題。
三、可以做的實訓項目
1.門口機安裝操作
2.可視分機安裝操作
3.非視分機安裝操作
4.各類探頭的安裝調試操作
5.按接線圖系統接線操作
6.系統調試操作
7.分機設置號碼操作
8.門口機呼叫分機操作
9.分機呼叫管理機操作
10.門口機與管理機間操作
11.軟件報警處理設置操作
12.線路及設備故障的判斷與處理
13.設計并安裝一個簡易應用系統
四、主要配置設備參數：
1、彩色可視數碼ID刷卡主機：
對講主機一套，選用的是工程上使用的主流產品。并要具備安防功能小區電腦管理中心，還要具備下述功能和特點：
主機外殼采用不銹鋼材料。
整體結構和內部結構設計合理，便于安裝和維修。
主機板采用雙面印刷電路板，鍵盤與主機板一體化，主機板和其他部分連接采用接插件，便于安裝和維修。
分機和主機呼叫號碼采用彈性編碼模式，以適應各種不同結構的應用。
主機開鎖密碼由管理中心隨意更改。
電源供應器為不間斷直流穩壓電源，當停電時電源供應器自動切換為蓄電池供電，設有蓄電池過充電和過放電和限流保護電路。
采取雙組電源供電技術，即視頻部分獨立供電，提高視頻部分的抗干擾性能。
采用視頻放大器和分配器，使圖像信號進行合理的阻抗匹配和達到遠距離的有效傳輸，確保圖像質量。
系統采用模塊化設計，可視分機與非可視分機可兼容于同一個系統。
可視分機設有4防區報警控制器，報警器控制功能強，使用方便。
管理中心可連接個人電腦，使用智能小區管理系統軟件。
可視對講：主機呼叫分機實現可視對講。
遙控開鎖：分機和管理中心機可遙控開鎖。
密碼開鎖：由管理員隨意修改開鎖密碼。
管理中心呼叫/監視：管理中心可呼叫/監視主機，也可呼叫分機。
分機呼叫/緊急報警：分機可向管理中心呼叫/緊急報警。
監視：分機監視主機。
安防聯網：分機內置的報警控制器所連接的探測器被觸發后，自動向管理中心報警，分機連接的警號也發出報警聲。
多性質防區：分機內置4防區，4個防區的性質分別為：①延時防區 ②24小時防區。
分機報警密碼撤布防及修改功能。
環境溫度：－20～＋55℃，相對濕度：45％～95％，大氣壓力：86～106Kpa，分機使用環境：環境溫度：－10～＋55℃，相對濕度：45％～95％，大氣壓力：86～106Kpa，外殼防護等級：主機：IP33，分機：IP30
音頻特性：諧波失真：≤5％，應答通道信噪比：≥35dB，主呼通道信噪比：≥40dB，應答通道音頻輸出不失真功率≥100mW，主呼通道音頻輸出不失真功率≥5mW，振鈴聲壓：≥70dB，視頻特性：
攝像頭：1/3”黑白廣角CCD，內置紅外LED照明，解析度>380TVL最低照度<0.1LUX。
黑白顯示器：4”扁平CRT，解析度>450TVL。電源供應器：輸入：交流220V±10%，輸出：直流12V±10%（非電池供電時），電瓶：免維護蓄電池，一個12V7Ah。分機內置報警控制器：4防區。報警器主要參數：
四個防區，四個防區性質：24小時防區，延時防區，延時防區延時時間：30秒，密碼撤布防功能，密碼可修改。
五、技術規格：
1.電源輸入：單相三線，AC220V±10%，50/60Hz；
2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路，越級跳閘；
3.整機功耗：≤200W；
4.整機重量：≤100KG；
5.外形尺寸≧（寬×深×高）：1200mm×700mm×1900mm。
