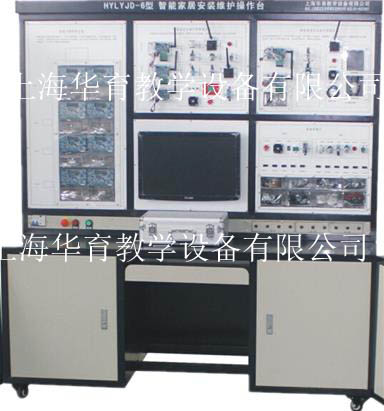

HYLY-8智能家居安裝維護操作臺
一、智能家居安裝維護操作臺
1.規格尺寸：1600 mm×1600 mm×580 mm；
2.基礎控制區：用于基本的傳感數據采集與輸出控制實驗；
3.智能家居安防管理系統：模擬智能家居應用；
4.智能家居生態園藝管理系統：模擬家居園藝應用；
5.智能書架管理系統：利用RFID技術，通過軟件對產品模塊進行管理；
6.電源及配件：提供5V、12V等電源接口，以及電源適配線纜；
7.串口及配件：通用USB接口擴展到桌面，以方便模塊與PC通信，提供串口線纜；
8. 實訓操作臺采用全鋼結構、尺寸為高1.6m、長1.6m。在設計上采用模塊化的結構，可方便集成安裝物聯網的典型應用模擬模塊；
9. 實訓操作臺可以同時安裝基礎控制區模塊、智能貨架模塊、智能家居模擬系統模塊和智能溫室大棚模擬系統模塊，同時進行多種實驗；
10.提供實驗操作臺配套實驗指導手冊，指導手冊內要求包含詳細的實驗步驟、過程、細節講解。
二、智能家居安防管理系統：
智能家居安防管理系統功能：
1、溫濕度傳感器模塊：采集環境的溫度與濕度；
2、光敏傳感器模塊：采集環境的光照強度；
3、煙霧探測傳感器模塊：用于安防中的煙霧探測；
4、燃?xì)馓綔y(cè)傳感器模塊：用于安防中的燃?xì)馓綔y(cè)；
5、人體感應傳感器模塊：模擬安防中的入侵檢測；
6、緊急呼救按鍵：模塊緊急呼救求助按鈕；
7、數碼管模塊：2位數碼管，模擬空調溫度設定；
8、LED燈模塊：一組四只LED燈，模擬室內照明；
9、直流電機：模擬空調風扇等家電設備；
10、步進電機：模塊電動窗簾等設備；
11、ZigBee傳感控制節點：利用ZigBee協調器，通過傳感控制節點采集多種傳感數據，并進行輸出控制；
12、視頻攝像頭：采集捕捉視頻圖像，實時動態攝像監控；
13、USB轉串口線1根；
14、通過ZigBee協調器和傳感控制節點組成無線網絡，實現智能家居應用中包括安防、環境監測、家電控制、遠程控制、窗簾控制、攝像等功能；
15、智能家居模擬應用模塊安裝在操作臺上。
三、智能書架管理系統：
包含了一個RFID智能貨架，它由RFID多路高頻讀寫控制主板與天線構成，書架內嵌的平板天線采用水平方式放置，平放于每層書架的底部。將基礎實驗中使用的每個設備當作書籍，在其底部貼上電子標簽（寫入貨品信息），平放于書架的天線上，保證能夠讀取到貨品信息。
1、輸入電壓:DC 5V；
2、主板自帶液晶屏幕，可顯示標簽信息；
3、自帶五向鍵，可脫機操作；
4、支持天線數:標配12 個；
5、RFID標簽協議類型：ISO15693；
6、RFID標簽數：標配12個。
四、智能家居生態園藝管理系統：
智能家居生態園藝管理系統功能：
1、溫濕度傳感器模塊：采集溫室環境的空氣溫度與濕度；
2、光敏傳感器模塊：采集溫室環境的光照強度；
3、CO2傳感器模塊：監測溫室環境空氣中的CO2濃度；
4、LED燈模塊：一組四只LED燈，模擬溫室大棚內環境加溫；
5、直流電機：模擬溫室大棚內風機/換氣設備；
6、繼電器輸出（燈）：模擬溫室大棚內補光燈；
7、電磁閥水閥：模擬開閘放水，模擬對土壤微噴灌溉；
8、由協調器、節點和傳感器組建ZigBee無線傳感網，將傳感控制節點采集的數據傳輸?shù)浇K端進行處理；
9、ZigBee傳感控制節點：利用ZigBee協調器，通過傳感控制節點采集多種傳感數據，并進行輸出控制。
10、智能家居生態園藝模塊安裝在操作臺上。
五、基礎控制區：
基礎控制區集成多種傳感器和輸出控制設備，可利用外接套件箱實現利用一種或多種無線技術進行環境數據采集、控制、組網實驗。
基礎控制區功能：
1、溫濕度傳感器模塊：采集環境的空氣溫度與濕度；
2、光敏傳感器模塊：采集環境的光照強度；
3、煙霧傳感器模塊：監測環境空氣中的煙霧濃度；
4、LED燈模塊：一組四只LED燈，模擬室內照明；
5、直流電機：模擬風機/換氣設備；
6、繼電器輸出（燈）：模擬補光燈；
7、緊急呼救按鍵：模塊緊急呼救求助按鈕；
8、數碼管模塊：2位數碼管，模擬空調溫度設定；
9、人體感應傳感器模塊：模擬安防中的入侵檢測；
10、步進電機：模塊電動窗簾等設備；
11、10PIN排線10根；
12、雙頭DC電源線5根。
